Descripción

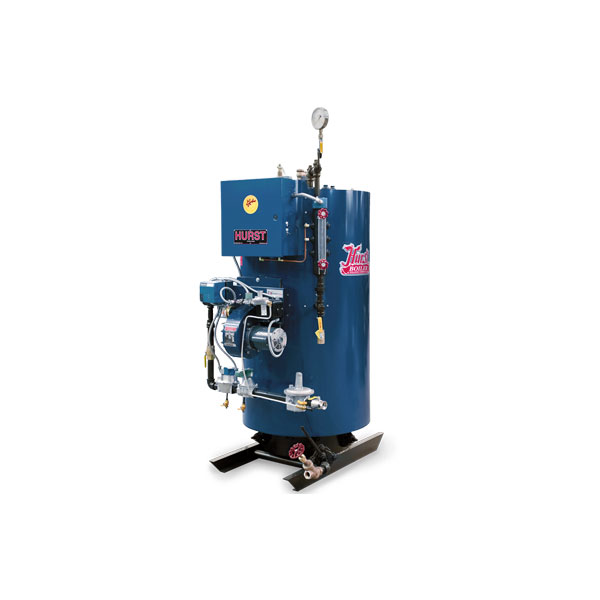

El diseño compacto a prueba de golpes vertical de cuatro pasos que ahorra espacio no tiene tubos para aflojar o quemar. La caldera sin tubo vertical Hurst permite un acceso conveniente al quemador “a la altura de los ojos” y controles de estado sólido para un funcionamiento sin problemas. Montado en fábrica y totalmente automático. UL y ASME CSD-1 aprobados. Simple y económico de instalar.
Acceso de inspección
- Las aberturas junto al agua se encuentran en las posiciones más efectivas. Los pasamanos inferiores ofrecen un acceso mucho mejor tanto para la limpieza como para la inspección.
- Estas ubicaciones más funcionales evitan los “túneles” de obstrucción de orificios utilizados por nuestros competidores.
- La abertura superior ofrece una vista estratégica de la lámina de la corona del horno.
Más almacenamiento de vapor
- Capacidad para manejar cargas oscilantes y de punta – recuperación rápida – respuesta rápida.
- La superficie más grande de liberación de vapor es más tranquila, lo que reduce el arrastre de agua no evaporada.
- El vapor más seco resultante también reduce la escala del sistema.
- Además, el vapor seco ayuda a eliminar el condensado adicional innecesario. Se ahorra energía y combustible. Resultados de vida más largos.
Diseño de cuatro pasadas
- Los gases que salen del horno se dividen en cuatro direcciones y viajan a través de cuatro pasos de aletas serpentinas individuales a la salida de la pila.
- Cada cuarto del calor recorre su propia ruta de cuatro pasos (vea la ilustración a continuación).
- El calor se transfiere de manera uniforme a las aletas y la carcasa de la caldera, eliminando el estrés del metal debido a la transferencia de calor desigual común en otros diseños.
Esta ilustración muestra la progresión de cuatro caminos de gas alrededor de la circunferencia de la caldera.
- Paso primario en tubo de horno.
- La segunda pasada sigue el camino a través de las aletas a lo largo del exterior del caparazón.
- El tercer paso sigue el camino a través de las aletas a lo largo del exterior del caparazón.
- La cuarta pasada sigue el camino a través de las aletas a lo largo del exterior de la carcasa, luego se une para salir de la pila de escape.
Opciones y alternativas
- Nos especializamos en personalizar su caldera. El Cyclone puede equiparse para adaptarse a una amplia variedad de instalaciones y especificaciones. Le ayudaremos a dirigirlo a los modelos y características más rentables.
Instalación simple
- La unidad está montada en patín para un fácil manejo.
- Cableado de fábrica con el esquema de cableado incluido en el manual. Diseño eficiente y que ahorra espacio.
Accesorios Disponibles
- El Cyclone está disponible en un paquete completo con un sistema opcional de agua de alimentación compacto montado en caldera para una unidad terminada, cableada y lista para disparar.
- Los separadores de purga también están disponibles.
Llama turbulenta
- El calor es forzado a bajar, con el fuego girando y girando contra su flujo natural. Este patrón mejora la recirculación, la mezcla y la transferencia de calor, impulsando más energía al agua para una mayor eficiencia de combustible a vapor.
Confiabilidad
- La corona del horno se enfría con agua, eliminando la descomposición refractaria problemática inherente a las unidades de diseño inferior.
- No hay tubos de fuego, serpentines de agua o anillos de lodo “en el fuego” para quemar.
Quemador “Eye High”
- No se necesita una escalera de mano para dar servicio.
- No inclinarse ni sentarse en el suelo.
- La entrada de aire se encuentra en el centro de la unidad, de modo que no se saca el polvo del piso.
Durabilidad
- El fuego no pasa por debajo del anillo de lodo inferior, eliminando las ampollas que ocurren con otros diseños.
- Los gases del horno más fríos se encuentran en el fondo del recipiente donde es más probable que se produzca incrustación. Se alivia la cocción de la escala.
Servicio más fácil
- Acceso a la aleta de chimenea en la parte superior e inferior.
- Abra la abertura por encima de la entrada del agua de alimentación para facilitar la limpieza.
- Diseñado cuidadosamente con el propietario en mente.
- Sin puertas o cubiertas pesadas para complicar los procedimientos de servicio.
La seguridad
- Los componentes eléctricos están ubicados lejos del piso, lo que ayuda a eliminar la posibilidad de que el agua entre en contacto con la electricidad.
- Caldera construida según ASME Sección 1, Código de caldera de alta presión. Aprobado por CSD-1.
- Quemador / Caldera UL Empaquetado.
