Descripción

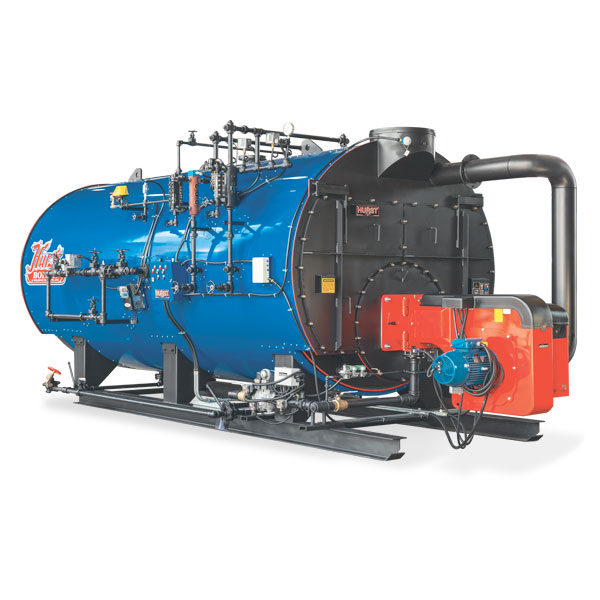

La caldera marina scotch de cuatro pasadas de la serie Hurst 500 es una opción ideal para todas las aplicaciones comerciales e industriales cuando se diseñan sistemas mecánicos que utilizan las últimas tecnologías HVACR. La caldera Hurst 500 Series proporciona eficiencias de combustible que exceden la mayoría de los diseños de cuatro pasos. Al no tener una puerta trasera refractaria grande, estas calderas permiten a un técnico acceder fácilmente a todos los tubos. Las puertas delanteras de la caldera se pueden abrir sin quitar ningún componente o control del quemador.
- Ensamblado en fábrica, precableado y probado
- No se requiere ensamblaje de campo
- Paquetes de caldera / quemador listados por UL
- Trenes de gas completamente ensamblados, prepipados, precableados y probados a presión
- Cumple con los estándares ASME, UL, CSD-1 y ASHRAE
- Alta eficiencia, bajas temperaturas de apilamiento
- Servicio de atención al cliente a través de la red nacional de ventas, servicio, puesta en marcha, capacitación y piezas por representantes de fábrica
Ventaja Wetback
Las calderas de secado en seco están sujetas a deterioro del refractario trasero, fugas en los deflectores, fugas en los sellos de las puertas y, a menudo, se encuentran con una lámina de tubo trasero estresada por calor. Los frágiles deflectores refractarios y los sellos de las puertas requerirán un monitoreo continuo, mantenimiento y reemplazo, lo que cuesta miles de dólares en materiales y costos de mano de obra especializada durante la vida útil de la caldera. Además, los deflectores rotos y los sellos con fugas provocarán un cortocircuito en el flujo de gas de la caldera, lo que provocará altas temperaturas de la chimenea y reducirá la eficiencia hasta que se puedan realizar reparaciones. Esto puede detener su proceso de producción de manera costosa.
Todos esos problemas frustrantes se han diseñado a partir del Hurst Series 500 Wetback. Tiene un área de transferencia de calor radiante de humectación completa que promueve una circulación de agua interna superior y una rápida absorción de calor. Las láminas de tubos posteriores separadas permiten que cada pasada de tubos se expanda y contraiga a su propio ritmo sin tensión de tubo a lámina. Los tubos están enrollados, acampanados y rebordeados mecánicamente, lo que hace que cualquier servicio de tubos sea muy sencillo. El único refractario trasero es un tapón de acceso que permite el acceso al horno para su inspección.
Características estándar
Durabilidad
Construido de acuerdo con el Código ASME, el diseño de respaldo húmedo ha demostrado proporcionar ciclos de vida útil mucho más largos que las calderas de secado en seco.
Calidad
Cada unidad se prueba e inspecciona y se registra en la Junta Nacional de Inspectores de Calderas y Recipientes a Presión.
Design
Hurst Boiler utiliza técnicas de diseño informático de última generación en cada caldera. Esto explica los cálculos precisos de los materiales de construcción y la utilización óptima de los criterios de rendimiento de la caldera.
Eficiencia
La Serie 500 está diseñada para una eficiencia de combustible óptima y ha demostrado en pruebas certificadas que cumple, y a menudo supera, la eficiencia de las calderas de cuatro pasos.
Bajo mantenimiento
No hay deflectores refractarios para reemplazar o mantener. La eliminación de estos resultará en miles de dólares en ahorros.
Láminas de tubo
La parte posterior húmeda tiene láminas de tubo independientes con temperaturas uniformes. Las calderas de secado en seco de tres y cuatro pasos tienen láminas tubulares con grandes variaciones de temperatura y esto da como resultado una falla prematura del tubo y grietas en las láminas tubulares.
Fácil acceso
Dado que no hay una gran puerta trasera refractaria, un hombre puede quitar fácilmente las placas de cubierta trasera para acceder a los tubos. Las puertas delanteras se pueden abrir sin quitar los componentes o controles del quemador.
Compacto
Con el diseño asistido por computadora, Hurst ha convertido la parte posterior húmeda en un caballo de batalla que ahorra espacio sin sacrificar el principio de 5 pies cuadrados de superficie de calentamiento por BHP.
Combustion
Hurst utiliza componentes de quemadores de marca con confiabilidad comprobada. Cada unidad es compatible con calderas / quemadores y se prueba en la fábrica antes del envío.
Ajuste de vapor estándar
- Funcionamiento y control de presión de límite alto
- Control de presión de modulación (cuando se aplica)
- Columna de agua con vidrio medidor, combinación de corte por bajo nivel de agua y control de bomba
- Sonda auxiliar, LWCO con reinicio manual
- Manómetro de vapor, sifón y grifo de prueba
- Termómetro de pila, válvula de drenaje de columna de agua
- Válvulas de alivio de seguridad según el código ASME
Ajuste de agua estándar
- Funcionamiento y control de temperatura límite alto
- Control de temperatura de modulación (cuando aplica)
- Tipo de sonda de control de corte por bajo nivel de agua con reinicio manual
- Medidor combinado de presión y temperatura
- Deflector de retorno de agua caliente para resistencia a los golpes
- Válvulas de alivio de seguridad según el código ASME
- Termómetro de pila
